Flachkupfer-Leiter-PVC elektrisches Kabel-Isolierdraht für Schaltersteuerung

Grundlegende Informationen
Herkunftsort: China
Markenname: CHINT
Zertifizierung: CCC/CE/ROSH
Modellnummer: BVVB
Min Bestellmenge: Verhandelbar
Preis: Negotiable
Verpackung Informationen: 100m pro Rolle oder Trommel
Versorgungsmaterial-Fähigkeit: 800km/month
Spannung: 300/500V Hüllen-Farbe: weiß oder schwarz
Verpackung: 100m pro Rolle oder Trommel Markierung: Druck mit schwarzer Farbe
Leiter: Klasse 2 gemäß Iecs 60228 Isolierung: PVC
Markieren:

VPE-isolierte Stromkabel

,

Kreuz verbundenes Polyäthylen Isolierkabel

Flachkupfer-Leiter-PVC elektrisches Kabel-Isolierdraht für Schaltersteuerung



Einrichtungsrat

Nennspannung

Anwendungs-Standard: IEC/BS/UL/GB

Zahl von Kernen

Leiter-Größe u. Bau

Art der Isolierung

Die Anforderung der Hülle

Länge der Kabel-u. Verpackungs-Anforderung

Andere Anforderung



Beschreibung:

Polyvinylchlorid Isolierkabel von Nennspannungen bis einschliesslich 450/750 V-Isolierkabeln und Drähten für feste Verdrahtung

Örtlich festgelegte legende Stromversorgungsverbindung für Elektrogeräte.



Bau

Leiter: Vertrag angeschwemmter kupferner Leiter, Cl.1/Cl.2 gemäß Iecs 60228

Isolierung: PVC (Polyvinylchlorid) veranschlagt bei ℃ 70

Hülle: PVC (Polyvinylchlorid) veranschlagt bei ℃ 70



Abbildung 1-Produktstrukturskizze



Anmerkung: 1 - Leiter; 2 - Isolierung; 3 - Hülle.

Anmerkung:

Isolierungsidentifizierung gemäß der Standards oder der Kundenanforderung



Anwendungen

Innen, Linienverzweiger, elektrische Verbindung.



Standards

China: JB T 8734.2-2016

Andere Standards wie BS, Vde und ICEA auf Anfrage



Technische Daten

Nennspannung: Sehen Sie Tabelle 3.

Max. Operating Temp.: ℃ 70.

Min. Ambient Temp.: 0 ℃



Tabelle 2 - Minimum empfohlene Biegungsradii bei der Kabeltemperatur von (20±10)℃

Kabelart Minimaler Biegungsradius der Installationen
Kabeldurchmesser
Millimeter
Kabeldurchmesser
Millimeter
Kabeldurchmesser
Millimeter
Kabeldurchmesser
Millimeter
Kabel für örtlich festgelegtes d≤8 8<d≤12 12<d≤20 d>20
Normaler Gebrauch 4 D 5 D 6 D 6 D
Vorsichtiges Verbiegen an der Beendigung 2 D 3 D 4 D 4 D
D = der Gesamtdurchmesser von runden Kabeln oder das kleinere Maß von Flachkabeln.


Tabelle 3 - technische Spezifikationen

Kabelart Nennspannung Strang-nein/Durchmesser. Vom Leiter Isolierungs-Stärke Hüllen-Stärke Ca. O.D. Ca. Max. D.C Resistance des Leiters (℃ 20) Prüfungs-Spannung Wechselstrom
Gewicht
/ V pc/mm Millimeter Millimeter Millimeter kg/km Ω /km kV/5min
BVVB 300/500V 2×1 300/500 1/1/1.13 0,6 0,9 4.3×6.8 57 18,1 2000
BVVB 300/500V 2×1.5 300/500 1/1/1.38 0,7 0,9 4.8×7.7 73 12,1 2000
BVVB 300/500V 2×2.5 300/500 1/1/1.76 0,8 1 5.7×9.1 103 7,41 2000
BVVB 300/500V 2×4 300/500 1/1/2.23 0,8 1 6.1×10.1 137 4,61 2000
BVVB 300/500V 2×4 300/500 1/7/0.85 0,8 1 6.5×10.7 144 4,61 2000
BVVB 300/500V 2×6 300/500 1/1/2.74 0,8 1,1 6.9×11.3 186 3,08 2000
BVVB 300/500V 2×6 300/500 1/7/1.03 0,8 1,1 7.2×12.0 196 3,08 2000
BVVB 300/500V 2×10 300/500 1/7/1.33 1 1,2 8.8×15.0 304 1,83 2000
BVVB 300/500V 3×1 300/500 1/1/1.13 0,6 0,9 4.3×9.2 80 18,1 2000
BVVB 300/500V 3×1.5 300/500 1/1/1.38 0,7 0,9 4.8×10.6 105 12,1 2000
BVVB 300/500V 3×2.5 300/500 1/1/1.76 0,8 1 5.7×12.6 148 7,41 2000
BVVB 300/500V 3×4 300/500 1/1/2.23 0,8 1 6.1×14.0 199 4,61 2000
BVVB 300/500V 3×4 300/500 1/7/0.85 0,8 1 6.5×15.0 208 4,61 2000
BVVB 300/500V 3×6 300/500 1/1/2.74 0,8 1,1 6.9×15.8 270 3,08 2000
BVVB 300/500V 3×6 300/500 1/7/1.03 0,8 1,1 7.2×16.8 285 3,08 2000
BVVB 300/500V 3×10 300/500 1/7/1.33 1 1,2 8.8×21.2 445 1,83 2000



VERPACKUNG UND VERSCHIFFEN

Wir sind zum Treffen der strengsten Lieferpläne entsprechend pro Kaufauftrag fähig. Den Termin einzuhalten ist immer die Hauptpriorität, da jede mögliche Verzögerung in der Lieferung des Kabels zur Gesamtprojektverzögerung und zur Kostenüberschreitung beitragen kann.
Kabel wird in den hölzernen Spulen, in gewölbten Kästen und in den Spulen geliefert. Kabelenden werden mit selbstklebendem Band BOPP und nicht hygroskopischen Dichtungskappen versiegelt, um die Kabelenden vor Feuchtigkeit zu schützen. Die erforderliche Markierung wird mit einem wetterfesten Material auf den Außenseiten der Trommel entsprechend der Anforderung des Kunden gedruckt.

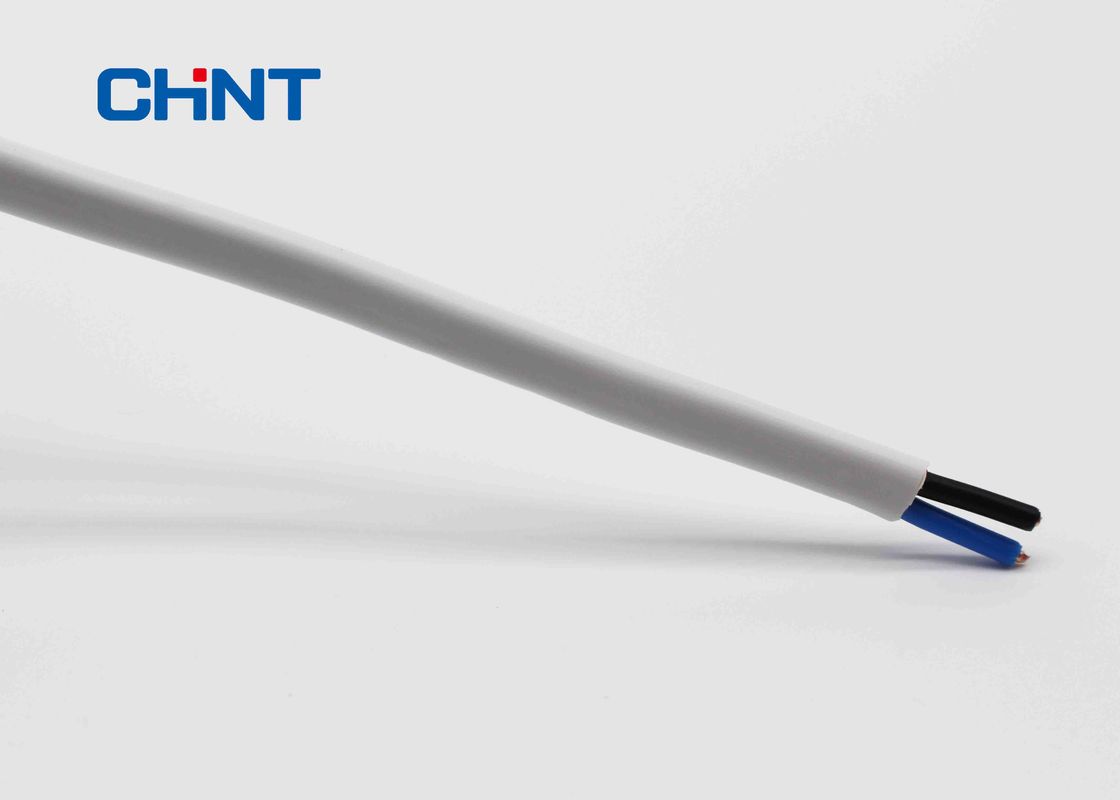

Produktfoto
